지하 중력 저장 시스템은 재생에너지의 간헐성을 보완하는 차세대 저장 해법입니다. 지하 공간을 활용하면 외기 영향이 줄고 수직 이동 거리를 늘릴 수 있어 효율과 에너지 밀도를 동시에 높일 수 있습니다. 본 글은 설계 원리, 효율 극대화 기술, 유지관리 전략을 종합적으로 안내합니다.
지하 공간 설계와 구조적 장점

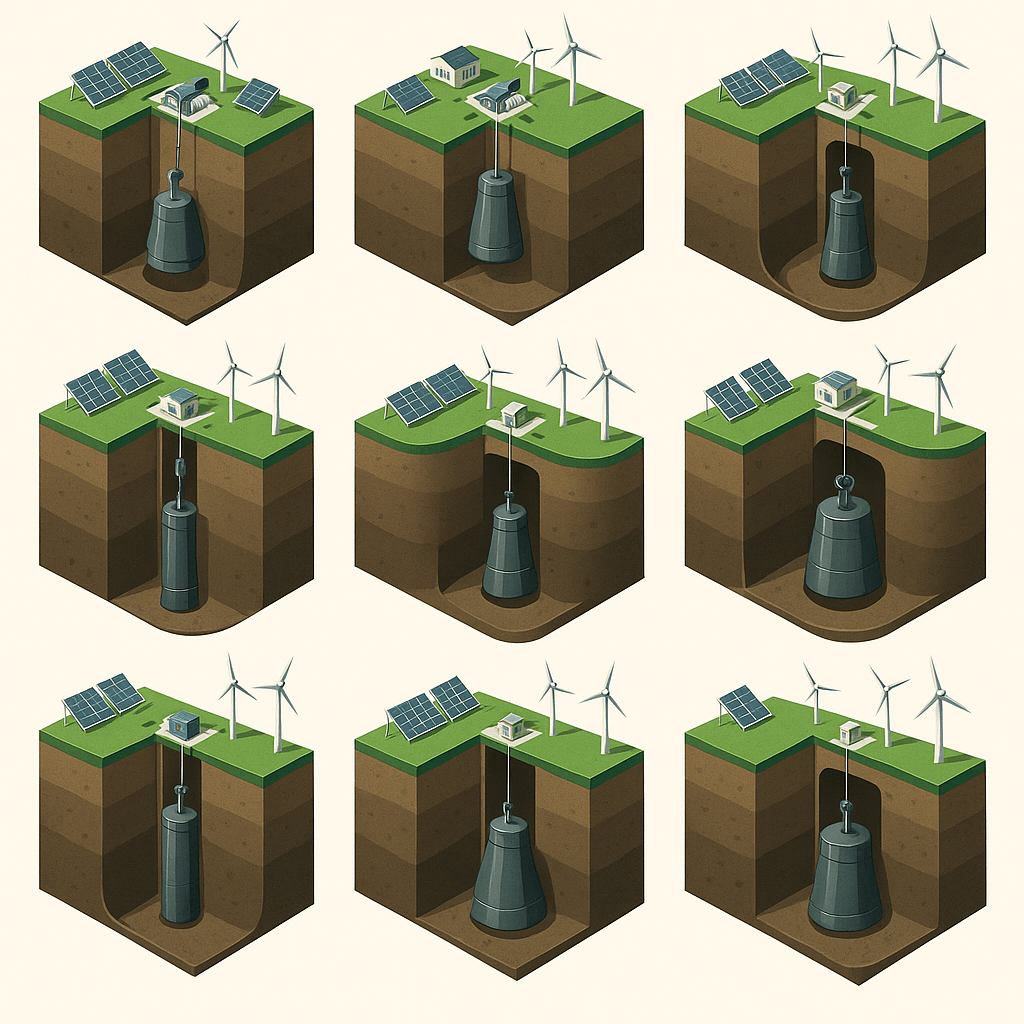

지하 공간은 온도·습도 변동이 작아 장비 피로와 재료 열화가 느리게 진행되는 안정적 저장 환경을 제공합니다. 중력 저장 시스템의 기본은 무거운 매스를 인상(승강)하며 위치에너지를 축적하고, 하강 시 발전기로 회수하는 구조입니다. 지하에 설치하면 바람·기온·강우 등 외부 요인에 따른 성능 편차를 크게 줄일 수 있어, 연중 출력 품질이 균일해지는 장점이 있습니다. 설계 핵심은 하중 경로를 명확히 하고 진동·충격을 제어하는 것입니다. 고강도 섬유보강 콘크리트(FRC) 라이닝과 복합재 라이너를 병용해 샤프트 벽체의 국부 좌굴을 억제하고, 앵커 볼트와 링 빔으로 원주 방향 응력을 분산하면 수명 피로를 완화할 수 있습니다. 매스 가이드에는 건식 윤활 코팅(예: MoS₂ 기반) 또는 세라믹 코팅 롤러를 적용해 마찰계수를 낮추고, 케이블 드럼·풀리에는 고효율 실드 베어링을 채택해 기계 손실을 억제합니다. 또한 수직 샤프트+횡갱(수평터널) 조합으로 시공하면 반출 토사 동선과 자재 반입 동선을 분리해 공정 간섭을 줄이고, 통풍·피난 동선을 확보할 수 있습니다. 도심 부지 제약이 큰 곳에서는 소구경 다중 샤프트(Multiple-bore)로 모듈화해 상부 구조물의 점유 면적을 최소화하고, 지상 경관·소음·진동 이슈를 동시에 완화할 수 있습니다. 결과적으로 동일 저장용량 대비 지상형 대비 토지비는 낮아지고, 외란 억제로 정비주기가 길어져 총소유비용(TCO)을 절감하는 효과가 나타납니다.
에너지 효율 극대화 핵심 원리
중력 저장의 이론 축적에너지는 E = m·g·h로 계산됩니다. 예컨대 2,000톤 매스를 500m 인상하면 이상적으로 약 수 MWh급의 저장이 가능합니다. 그러나 실효 효율은 기계 마찰, 케이블 크리프, 전력변환 손실, 공력 손실(깊은 샤프트의 통풍 흐름) 등에 의해 낮아집니다. 효율을 끌어올리려면 첫째, 구동계 통합 설계가 중요합니다. 모터-발전기 일체형(Direct-drive)과 저감속 기어 트레인을 채택해 구동단의 구간 손실을 2~3%p 줄일 수 있습니다. 둘째, 제어 전략을 고도화합니다. 하강 구간에서 회생제동을 적극 활용하고, 속도·토크 프로파일을 S-curve로 최적화해 피크 토크와 케이블 피로를 줄이면 전기·기계 양 측면의 손실이 같이 감소합니다. 셋째, 전력전자 단계의 손실을 최소화합니다. SiC 기반 인버터/컨버터, 양방향 DC-DC, 능동 정류(Active rectification)를 적용하면 부분부하 효율곡선이 개선돼 일상 운전 영역에서 97~98%의 변환 효율을 확보할 수 있습니다. 넷째, 공력·환기 설계를 병행합니다. 샤프트 단면과 통풍 덕트를 조율해 압력차로 인한 불필요한 공기 흐름을 억제하고, 케이블 스윙을 줄이는 가이드 베인과 그리드 메쉬를 배치하면 공력 손실과 진동 소음을 동시에 완화합니다. 다섯째, 매스 구성과 패킹 밀도를 최적화합니다. 모듈형 블록을 팔레트처럼 적층·분산 제어하면 부분부하에서도 높은 회수 효율을 유지할 수 있고, 유지보수 시 부분 격리 운전이 가능해 가동률이 향상됩니다. 마지막으로, EMS(에너지관리시스템)와 연계해 실시간 전력가격·부하 예측에 따른 충·방전 스케줄을 결정하면 효율과 수익률을 함께 극대화할 수 있습니다.
유지관리와 장기 최적화 전략
지하 설비의 수명과 실효 효율은 유지관리 체계가 좌우합니다. 우선 수분·지하수 대응으로 다중 방수(시트+도막)와 배수관로, 집수정·자동 배수펌프를 표준화하고, 응결·부식 방지를 위해 제습 환기와 온도 제어(예: 15~25℃ 범위)를 유지합니다. 금속 부품에는 고내식 코팅과 음극방식(CP)을 적용해 갈바닉 부식을 억제합니다. 구동계에는 진동/소음/온도/전류 신호를 수집하는 IIoT 센서를 부착하고, 베어링 RMS/케이블 장력 변동/모터 고조파를 기반으로 예지보전(PdM) 모델을 운용하면 계획정지 전 결함을 조기 포착할 수 있습니다. 소모품은 상태기반정비(CBM)로 교체 주기를 탄력화해 부품 수명을 최대화합니다. 운영 측면에서는 사이클 관리가 핵심입니다. 완충·완방을 반복하기보다 20~80%의 SOC 창을 넓게 사용하면 피로 손상을 줄일 수 있고, 가격신호 기반의 스케줄링(피크시간 방출, 심야 인상)으로 수익성과 그리드 기여도를 함께 높일 수 있습니다. 정기적으로 로프 NDT 검사, 레일 정렬, 브레이크 캘리브레이션, 발전기 절연 내력 시험, 비상 정지(EDS) 기능 점검을 수행해 기능 안전(SIL) 목표를 충족해야 합니다. 10~15년 주기로는 구동 인버터를 차세대 소자(SiC/GaN)로 리트로핏하고, 마찰 저감 코팅을 재도포하며, EMS 알고리즘을 최신화해 부분부하 효율을 끌어올립니다. 또한 다중화(M+1) 설계를 적용해 한 라인이 정지해도 잔여 라인이 계속 운전되도록 하면 가동률(Availability)을 99% 수준으로 유지할 수 있습니다. 이러한 체계를 종합하면 초기 CAPEX가 다소 높더라도, 긴 설비 수명과 낮은 OPEX로 프로젝트 LCOE를 경쟁력 있게 만들 수 있습니다.
지하 중력 저장은 안정적 환경·긴 수직 거리·낮은 토지 점유로 높은 실효 효율과 경제성을 실현합니다. 설계 최적화, 전력전자·제어 고도화, 예지보전 체계를 통합하면 도심과 산업 현장 모두에서 강력한 저장 옵션이 됩니다. 귀사의 입지·수요 특성에 맞춘 개념설계가 필요하신가요? 요구용량과 부하 패턴을 알려주시면 맞춤 로드맵을 제안해 드립니다.
