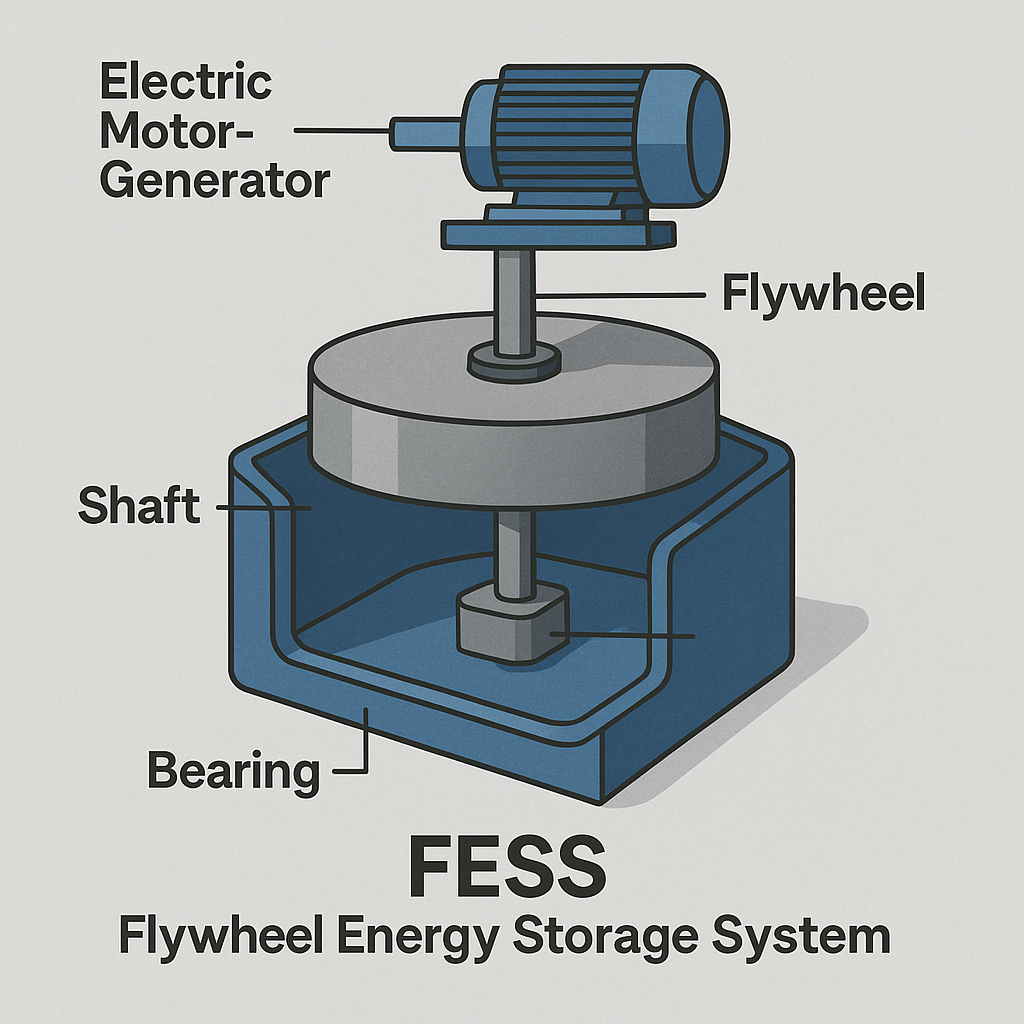

플라이휠 에너지 저장 시스템(Flywheel Energy Storage System, FESS)은 회전 운동을 통해 에너지를 저장하는 첨단 기술로, 빠른 충·방전, 긴 수명, 높은 출력 밀도를 제공하여 차세대 에너지 저장 장치로 주목받고 있습니다. 하지만 플라이휠 ESS의 효율성과 안정성을 확보하려면 설계 단계에서 매우 세밀한 주의가 필요합니다. 재료 선정, 회전 속도 설계, 운용 환경 등 고려해야 할 요소가 많으며, 이를 간과할 경우 심각한 안전사고로 이어질 수 있습니다. 이번 글에서는 플라이휠 ESS를 설계할 때 반드시 유의해야 하는 핵심 사항들을 자세히 설명합니다.
플라이휠 설계 시 재료 선택 주의사항
플라이휠 ESS에서 가장 먼저 고려해야 할 요소는 플라이휠 본체의 재료 선택입니다. 플라이휠은 초고속으로 회전하는 구조이기 때문에 재료의 강도, 밀도, 탄성, 내구성이 설계의 핵심이 됩니다. 일반적으로 강철, 탄소 섬유, 복합 소재가 많이 사용되며, 각각의 특성과 설계 목적에 따라 적합성이 달라집니다. 강철은 상대적으로 가격이 저렴하고 생산이 쉽다는 장점이 있지만, 밀도가 높기 때문에 지나치게 큰 원심력이 발생해 회전 속도에 제한이 따릅니다. 탄소 섬유는 매우 가볍고 강도가 높아 고속 회전에 적합하지만, 제작 비용이 비싸고 충격에 약하다는 단점이 있습니다. 복합 소재는 강철과 탄소 섬유의 장점을 결합해 가벼우면서도 높은 내구성을 가질 수 있지만, 제작 과정이 복잡하고 품질 관리를 철저히 해야 합니다. 설계자는 예상되는 회전 속도, 에너지 저장 용량, 설치 환경, 유지보수 비용까지 종합적으로 고려해 재료를 선택해야 하며, 특히 파손 시 파편이 비산하지 않도록 파편 방지 설계가 필수적입니다. 만약 재료 선택을 소홀히 하면, 플라이휠이 고속 회전 중 파손되어 치명적인 안전사고로 이어질 수 있습니다. 플라이휠의 설계 수명, 충·방전 빈도, 기계적 스트레스, 열 변형 등도 재료 선택 시 반드시 검토해야 하며, 이를 위해서는 충분한 시뮬레이션과 실험을 통한 검증이 필요합니다.
플라이휠 회전 속도 및 안정성 설계
플라이휠 ESS의 핵심은 고속 회전이며, 회전 속도가 곧 저장 가능한 에너지 용량을 결정짓습니다. 플라이휠이 저장하는 에너지는 질량과 회전 속도의 제곱에 비례하기 때문에, 고속 회전이 에너지 효율을 극대화하는 방법입니다. 하지만 플라이휠의 회전 속도가 빨라질수록 원심력이 급격히 증가하며, 그에 따라 시스템의 안정성 확보가 더욱 어려워집니다. 특히, 회전 속도 증가로 인한 진동, 기계적 변형, 공명 현상 등은 플라이휠 시스템을 위협하는 주요 요소입니다. 이를 방지하기 위해 플라이휠 설계 시 고정밀 동적 밸런싱이 필수이며, 기계 가공 오차를 최소화해야 합니다. 고속 회전 중 미세한 불균형도 커다란 진동을 유발할 수 있으며, 장기 운용 시 베어링과 샤프트에 심각한 손상을 줄 수 있습니다. 고속 플라이휠은 진공 상태에서 운용하는 것이 일반적이며, 진공 상태를 통해 공기 저항 및 마찰 손실을 최소화할 수 있습니다. 더불어, 자기부상 베어링을 활용하면 마찰을 거의 제거할 수 있지만, 자기장 제어 기술이 복잡하고 초기 투자 비용이 상당히 높습니다. 플라이휠 설계 시에는 안전 계수도 충분히 확보해야 하며, 설계 허용 속도의 120% 이상까지 견딜 수 있도록 여유를 두는 것이 바람직합니다. 진공 상태를 유지하는 시스템, 샤프트 강도, 충격 흡수 장치 등 다양한 안정성 장치를 함께 고려해야 고속 회전 중에도 플라이휠의 안정성을 확보할 수 있습니다. 특히, 플라이휠이 파손될 경우를 대비한 보호 챔버도 필수적으로 설계해야 합니다.
플라이휠 ESS 운용 환경 고려
플라이휠 ESS는 고속으로 회전하는 특성상 설치 환경이 시스템 성능과 수명에 매우 큰 영향을 미칩니다. 플라이휠은 미세한 진동에도 민감하기 때문에, 진동이 많은 산업 현장이나 교통량이 많은 지역에서는 반드시 진동 차단 및 흡수 설계가 선행되어야 합니다. 진동 방지대, 충격 흡수 장치, 방진 플랫폼 등을 함께 설치하는 것이 효과적입니다. 또한, 플라이휠은 온도 변화에도 민감하여, 외부 온도가 급격히 변할 경우 재료가 수축·팽창하면서 균열이나 구조적 손상이 발생할 수 있습니다. 이를 방지하기 위해 일정한 온도를 유지할 수 있는 냉각 장치 또는 온도 조절 시스템을 갖추는 것이 중요합니다. 습도 또한 플라이휠의 적이 될 수 있습니다. 고습 환경에서는 재료 부식, 진공 시스템 누설, 윤활유 변질 등의 문제가 발생할 수 있으며, 습기 차단 및 제습 장치 도입이 필수적입니다. 플라이휠 ESS가 실내에 설치될 경우에는 정전기, 먼지, 소음 등도 함께 고려해야 합니다. 특히, 먼지가 플라이휠 내부에 유입되면 윤활 유막이 손상되고 마찰이 증가하여 시스템 효율이 급격히 떨어질 수 있습니다. 야외 설치 시에는 방진·방수 등급(IP 등급)을 충족해야 하며, 외부 충격에 대비한 외장 구조물도 설계에 포함되어야 합니다. 운용 환경에 따라 유지보수 주기, 부품 수명, 효율 저하 속도가 크게 달라지므로, 사전 환경 분석 및 맞춤형 설계가 매우 중요합니다. 이러한 요소들을 간과하면 플라이휠 ESS의 효율성은 물론, 장기적인 안정성도 크게 저하될 수 있습니다.
플라이휠 ESS는 빠른 응답성과 높은 출력 밀도를 자랑하는 미래형 에너지 저장 솔루션이지만, 설계 단계에서 재료 선택, 회전 속도 안정성, 운용 환경 등의 핵심 요소를 충분히 고려하지 않으면 심각한 문제로 이어질 수 있습니다. 특히, 고속 회전 장치의 특성상 작은 오차도 시스템에 치명적인 영향을 미칠 수 있으므로, 플라이휠 ESS 설계는 반드시 전문가의 검토와 정밀한 공학적 분석이 필요합니다. 플라이휠 시스템을 안정적이고 효율적으로 구축하고 싶다면, 철저한 사전 계획과 신뢰할 수 있는 설계 지침을 기반으로 준비하시길 권장합니다.
